Описание
Коллекция условно-графических обозначений используемых при проектировании систем АСКУЭ.Представлены УГО следующего оборудования:
1. Счетчики электрической энергии.
2. Разъемы RJ.
3. Конверторы интерфейсов.
4. Элементы ВОЛС по ГОСТ 2.761-84
5. Кабели передачи данных.
6. Измерительные трансформаторы.

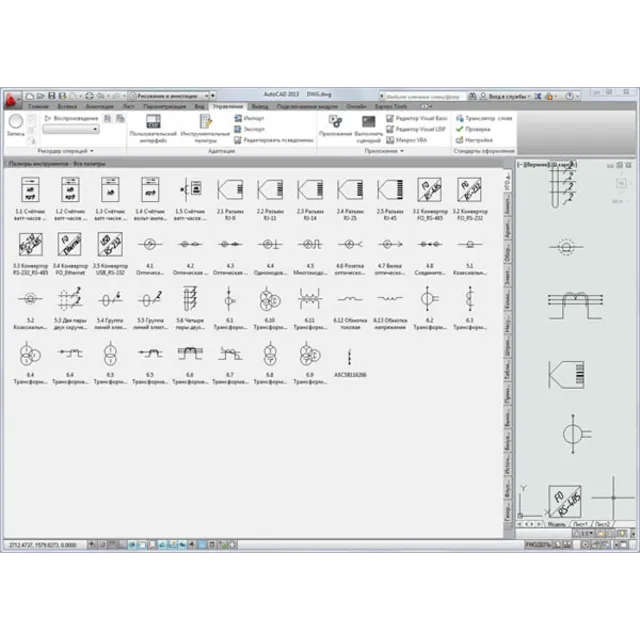

Условно-графические обозначения, для удобства, собраны в инструментальную палитру блоков AutoCAD.
Архив также содержит УГО для создания АСКУЭ, как стандартный чертеж формата AutoCAD2004/2010.
