Описание
Коллекция условно-графических обозначений для проектирования систем связи разного назначения.Создано на основе: ГОСТ 21.406-88 «Система проектной документации для строительства. Проводные средства связи. Обозначения условные графические на схемах и планах».
Темы УГО:
- Станции телефонные.
- Аппаратура преобразования.
- Аппаратура сопряжения.
- Аппаратура объединения.
- И др.
Формат – DWG.
460 элементов.
100% по ГОСТ.

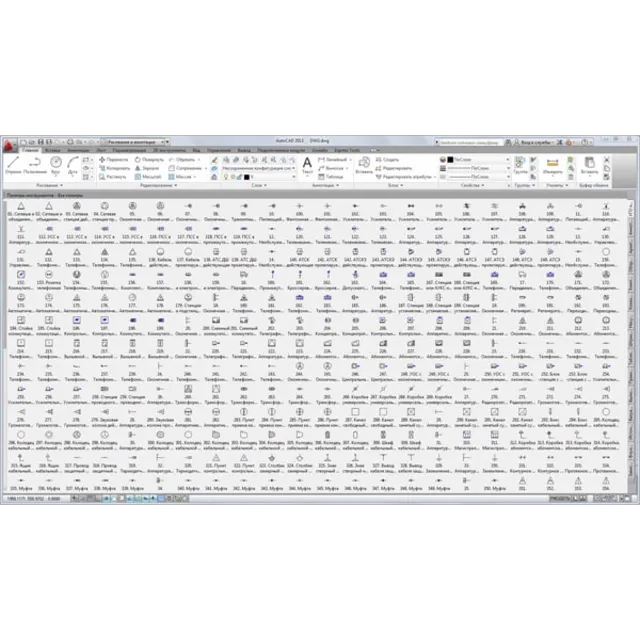

Элементы для удобства собраны в инструментальную палитру блоков AutoCAD 2010 .
Архив также содержит фалы, сделанные как стандартный чертеж формата DWG, совместимые с AutoCAD 2004-2014, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
