Описание
Коллекция условно-графических обозначений для экспертного проектирования систем отопления.Создано на основе: ГОСТ 2.781-96 «Единая система конструкторской документации. Обозначения условные графические. Аппараты гидравлические и пневматические, устройства управления и приборы контрольно-измерительные»
Таблица №4: УГО смазочных питателей.
Таблица №5: УГО контрольно-измерительных приборов.
Формат – DWG.
32 элемента.
100% по ГОСТ.

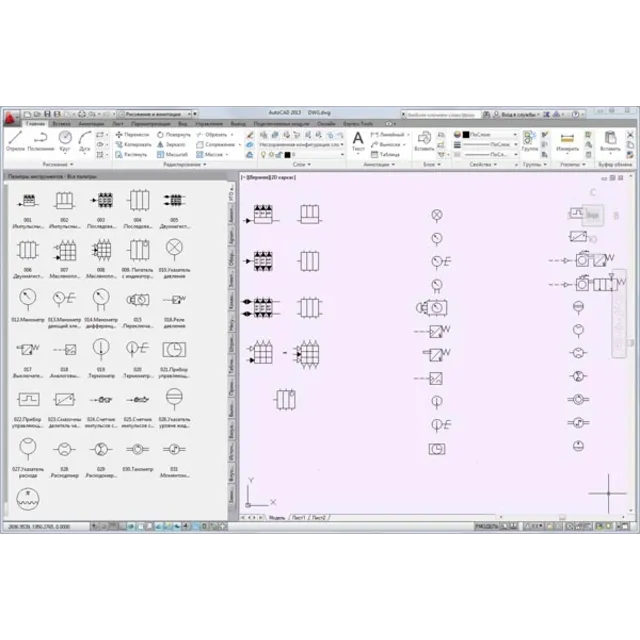

Элементы для удобства собраны в инструментальную палитру блоков AutoCAD 2010 .
Архив также содержит фалы, сделанные как стандартный чертеж формата DWG, совместимые с AutoCAD 2004-2014, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
