Описание
Коллекция условно-графических обозначений для экспертного проектирования систем отопления.Переработано и создано на основе: СТО НП АВОК 1.05-2006 «Условные графические обозначения в проектах отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения».
Состав:
- Трубные узлы
- Соединения труб
- Элементы трубопроводов
- Арматура
- Дополнительные изделия
- Отопительные приборы и агрегаты
- Кондиционеры-доводчики
- Кондиционеры, приточные установки
- Насосы
- Теплообменники и баки
- Сухие пылеуловители
- Мокрые пылеуловители
- Фильтры для очистки выбросов от аэрозолей и газообразных загрязнений
- Датчики и показывающие приборы
– Приводы
Формат – DWG.
221 элемент.
100% по ГОСТ.

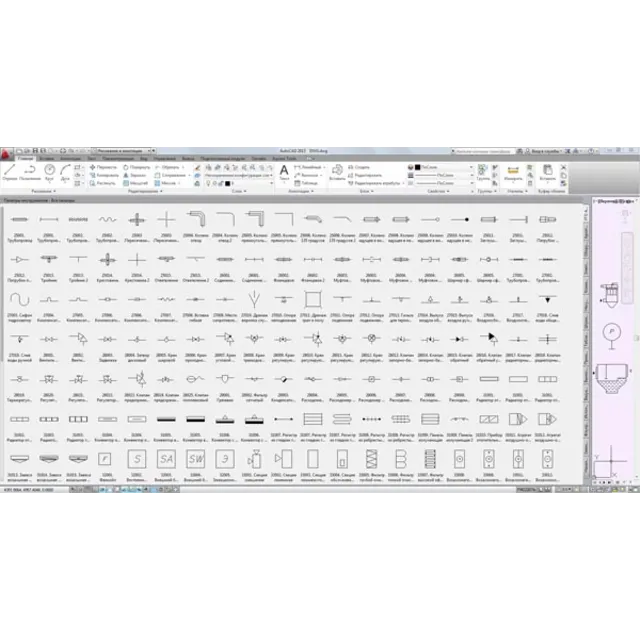

Элементы для удобства собраны в инструментальную палитру блоков AutoCAD 2010 .
Архив также содержит фалы, сделанные как стандартный чертеж формата DWG, совместимые с AutoCAD 2004-2014, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
