Описание
Коллекция условно-графических обозначений для проектирования электрических принципиальных схем.Создано на основе: ГОСТ 2.768-90 «Единая система конструкторской документации. Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые».
Формат – DWG.
20 элементов.
100% по ГОСТ.

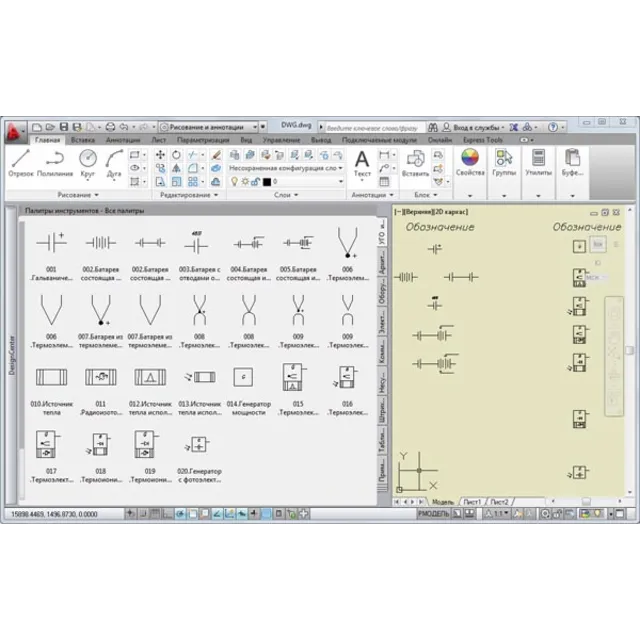

Элементы для удобства собраны в инструментальную палитру блоков AutoCAD 2010 .
Архив также содержит фалы, сделанные как стандартный чертеж формата DWG, совместимые с AutoCAD 2004-2014, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
