Описание
Коллекция условно-графических обозначений элементов общего применения на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства. Проектирование электроснабжения, схемы автоматизации, схемы электроники.Категория по ОКС: графические обозначения для технических чертежей диаграмм, схем и соответствующей технической документации в области электротехники и электроники.
Создано на основе: ГОСТ 2.721-74 «Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения».
Формат – DWG.
401 элемент.
100% по ГОСТ.

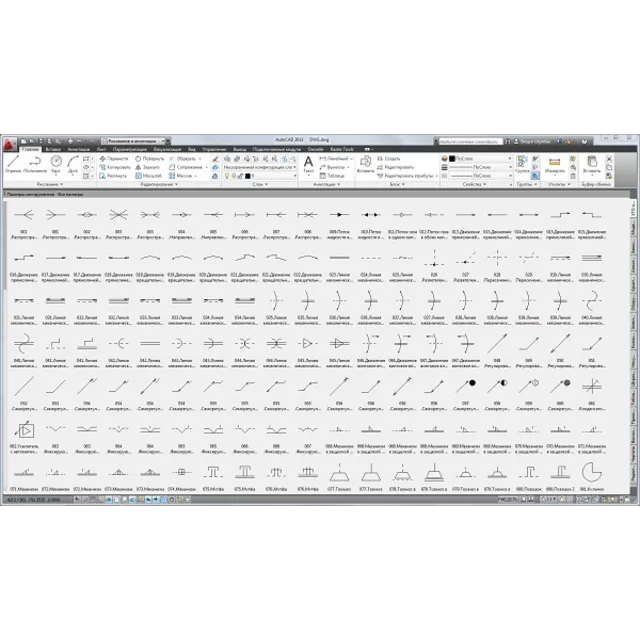

Элементы для удобства собраны в инструментальную палитру блоков AutoCAD 2010 .
Архив также содержит фалы, сделанные как стандартный чертеж формата DWG, совместимые с AutoCAD 2004-2016, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
