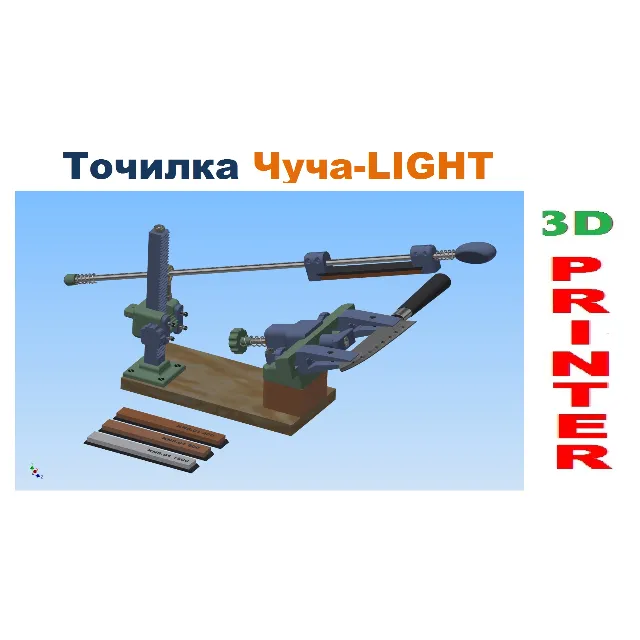

Точильный станок Чуча-LIGHT для НОЖЕЙ, 3Д модель

Точильный станок Чуча-LIGHT для НОЖЕЙ, 3Д модель

486,93 ₽

Продано 256 · отзывы 9 / 0

Продавец: Чуча TV

Описание

Всем привет! For personal USE! All rights reserved.
Продаю 3Д МОДЕЛЬ Точилки с поворотным механизмом, которую Вы можете распечатать на 3Д принтере, а так же можете докупить к ней файлы для модернизации https://www.plati.market/asp/pay.asp?idd=2733063&lang=ru-RU.

В архиве есть 3 папки:
- 3D model BONUS - это исходники 3д модели точилки, с помощью которых можете редактировать ее полностью, при необходимости.
- STL для печати ABS - файлы просчитаны с усадкой 0,3мм
- STL для печати PLA-PETG - файлы просчитаны с усадкой 0,2мм
Если у Вас, другие параметры усадок, то тогда используйте исходные файлы из папки (3D model BONUS), они в формате Autodesk Inventor 2017 (.ipt-.iam)

Что понадобиться:
1 ) Гладкий вал под держатели камней диаметром 8мм длиной 600 мм =1шт (с одной стороны можно нарезать резьбу м8, чтобы в крутить ручку, а можно просто ее впрессовать. - http://ali.pub/31bwxq
2) Гладкий вал для крепления рамки диаметром 8мм длиной 180 мм = 1шт, этот вал впрессовывается в рамку, по этому стараемся не прослаблять отверстия (на нем нужно нарезать резьбу м8 длиной 20мм, и с другой стороны 50мм ) Короткой стороной закручиваем в ручку нашей рамки.
3) Шпилька М8 длиной 235 мм, которую вставляем в нашу зубчатую рейку. = 1шт,
4) Шпилька М8 длиной 35 мм, которая держит наш шарнир = 1шт.
5) Гладкий вал диаметром 6 мм и длиной 70 мм, в который впрессовываем шестеренку для нашего реечного механизма = 1шт
6) Шпилька М6 длиной 50 мм, для прижимных губ = 2шт
7) Шарнир диаметром 8, под наш гладкий вал = 1шт http://ali.pub/2jnfuh
8) Две безлюфтовых втулки 8*11*30мм, для нашего вала, который держит рамку. http://ali.pub/3u5kbg
9) Гайка М8 =4шт
10) Болт М4х20 = (типа DIN 912 под шестигранник) = 2шт для прижимных губ
11) Саморез 4х25 мм = 4 шт для реечного механизма
12) Болт М6х35= 4шт. для крепления поворотного механизма на станину.
13) Гайка м6=6шт
14) Пружинка= 25мм для вала диаметром 8 (держателя камней) = 2шт , одну ставим в конец как стопор, а вторую для пожимания бланков.
15) Пружинка = 15 мм для поджимания реечного механизма = 4шт, одевать будем на наши саморезы.
16) Центральная пружина с внутренним диаметром 12мм или больше и длиной от 60мм, эта пружина будет одеваться на втулку с наружным диаметром 11мм.

КАК ПЕЧАТАТЬ?????? ОТВЕТ!!!
Пластик брал самый простой и дешевый АБС ОТ Plexiwire , только берите телесного цвета он прочнее на мой взгляд.
Толщина стенки ставлю от 1,8 до 2,6, это смотрите по ситуации, чтобы в КУРЕ красным не горела толщина слоя (то-есть превышение толщины)
Процент заполнения:
Рамка- 60%(лучше 100%)
Прижимные губы -100%
поворотный механизм-40%
рейка и шестерня - 100%
механизм движения по рейке -50%
ручка -25%
прижимы для камней -100%

Как размещать на столе детали лучше посмотрите самый первый прототип точилки - https://youtu.be/ZWA6VxIrHcQ?list=PLQosuvJLVe5cAPTleZomIT-BwBruBR3Pg&t=105
