Заточная система Чуча-PRO для Ножей и ножниц, 3д модель

Заточная система Чуча-PRO для Ножей и ножниц, 3д модель

973,87 ₽

Продано 521 · отзывы 7 / 0

Продавец: Чуча TV

Описание

Всем привет! For personal USE! All rights reserved.

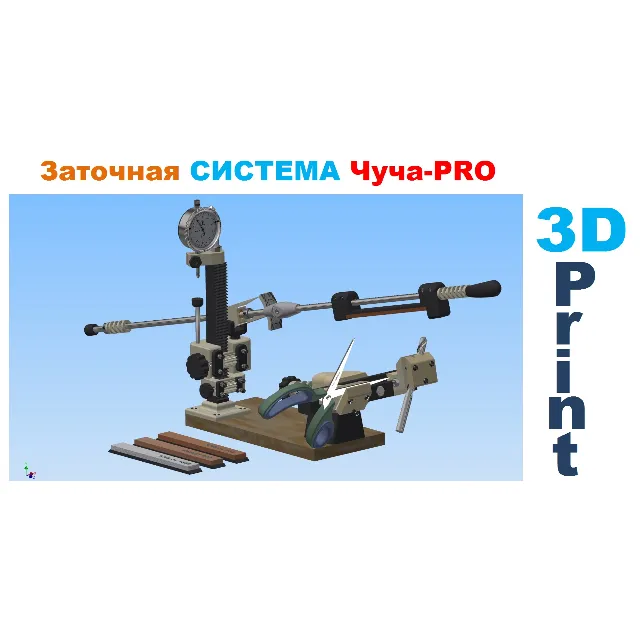

Продаю 3Д модель ЗАТОЧНОЙ СИСТЕМЫ Chucha-PRO, которую Вы можете распечатать на 3Д принтере.
3Д модель только для личного пользования.

В архиве есть 2 папки:
- BONUS-SOURCE FILES - это исходники 3д модели точилки, с помощью которых можете редактировать ее полностью, при необходимости.
- STL для печати PLA-PETG - файлы просчитаны с усадкой 0,2мм (Не рекомендую использовать ABS пластик)
Если у Вас, другие параметры усадок, то тогда используйте исходные файлы из папки (BONUS-SOURCE FILES), они в формате Autodesk Inventor 2017 (.ipt-.iam)

Что понадобиться:
1 ) Гладкий вал под держатели камней диаметром 8мм длиной 300 мм =2шт (с одной стороны можно нарезать резьбу м8, чтобы в крутить ручку, а можно просто ее впрессовать. -http://ali.pub/3wj6jr
2) Гладкий вал для крепления рамки диаметром 8мм длиной 200 мм = 1шт, этот вал впрессовывается в рамку,(на нем нужно нарезать резьбу м8 длиной 20мм, и с другой стороны 50мм ) Короткой стороной закручиваем в ручку нашей рамки. http://ali.pub/3wj6jr
3) Шпилька с резьбой М8 длиной 245 мм, которую вставляем в нашу зубчатую рейку. = 1шт,
4) Шпилька с резьбой М8 длиной 45 мм, которая держит наш угломер = 1шт.
5) Гладкий вал диаметром 6 мм и длиной 70 мм, в который впрессовываем шестеренку для нашего реечного механизма = 2шт
6) Шпилька резьбовая М6 длиной 50 мм, для прижимных губ = 3шт
7) Болт М4х30 = (типа DIN 912 под шестигранник) = 3шт для прижимного механизма ножниц.
8) Безлюфтовые втулки 8*11*30мм, для нашего вала, который держит рамку и для угломера = 3шт. http://ali.pub/3u5kbg
9) Гайка М8 =5шт
10) Болт М4х20 = (типа DIN 912 под шестигранник с потойной головкой)= 4шт для прижимных губ
11) Саморез 4х25 мм = 8 шт для поджимани к зубчатой рейке.
12) Саморез 4х16 мм = 4 шт для крепления зубчатой рейки на площадку ДСП.
13) Болт М6х55= 2шт для крепления поворотного механизма на станину.
13) Гайка м6=5шт
14) Пружинка длиной 15 мм с внутренним диаметром 5мм для поджимания реечного механизма и невелирующей гайки = 4шт, одевать будем на наши саморезы.
15) Саморез 4х60 мм = 4 шт для крепления станины на площадку ДСП.
16) Площадка ДСП длиной 250мм и шириной 120мм = 1шт
17) Шпилька резьбовая М6 длиной 130 мм, для часового индикатора.
18) Подшипники для угломера 688ZZ (8х16х5) = 2шт http://ali.pub/3wjfpj
19) Винт м4х40мм для угломера = 1шт
20) Гайки м4 = 8шт
21) Болт м3х20 = 5шт
22) Гайки м3 = 5шт
23) Стопорное кольцо = 2шт http://ali.pub/3wjhls

КАК ПЕЧАТАТЬ?????? ОТВЕТ!!!
Пластик использовал PETG,это самый оптимальный пластик.
Толщина стенки ставлю от 1,8 до 2,6мм

Процент заполнения:
1 Clamp 25 mm GUARD = 30%
2 Clamp 25 mm = 30%
3 Clamping jaws for knife scissors 2 = 100%
4 Clamping jaws for knife scissors = 100%
5 Clamping jaws for knife = 100%
6 Clamping lip borer 4-7mm = 100%
6 Clamping lip borer 4-10mm = 100%
7 Frame holder = 50%
8 frame = 100%
9 gear rack = 100%
10 gear = 100%
11 goniometer = 100%
12 grip = 30%
13 INDICATOR HOLDER = 30%
14 Lamb screw frame = 30%
15 Lamb screw rack pinion = 30%
16 lens mount 1 = 100%
17 lens mount 2 = 100%
18 leveling nut = 50%
19 Pen frame = 50%
20 pinch gear leveling nut = 100%
21 pinch gear = 100%
22 pinion mechanism = 50%
23 platform for indicator = 50%
24 playground for turning = 50%
25 Playground under the rail = 50%
26 shaft retainer = 50%
27 spring 4mm rack spring = 100%
28 spring 8mm = 100%
29 spring 12 = 100%
30 spring grip 8mm = 100%
31 swivel joint 2 = 100%
32 swivel joint = 100%
33 Thumbscrew clamping leveling nut = 50%
34 Thumbscrew clamping lips = 50%
35 Thumbscrew indicator = 50%
3D model for personal use only.
