Описание
Рабочий проект узла учета мазута на линии подачи к котлу ТЭЦ.Контроль и регистрация расхода мазута осуществляются с помощью роторного счетчика расхода жидкости ЭМИС ДИО 230.
Состав раздела АТХ учета мазута:
- Общие данные.
- Схема автоматизации.
- Схема электрическая принципиальная питания расходомера.
- Схема внешних соединений.
- План кабельных трасс.

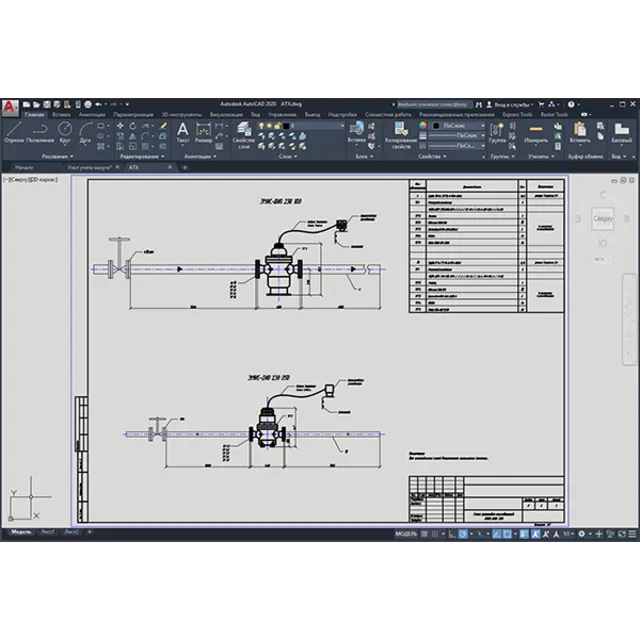

- Схема установки расходомеров ЭМИС-ДИО 230.
- Спецификация оборудования, изделий и материалов.
Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
