Описание
ПВД - полное наименование "Подогреватель высокого давления", предназначен для подогрева питательной воды в системе регенеративного подогрева турбинного агрегата.Чертежи подогревателя ПВД-425-230-25-4:
- Общие данные.

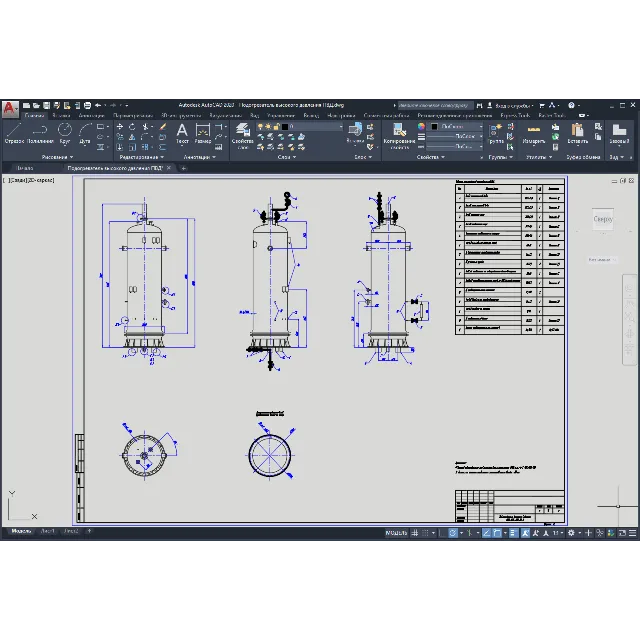

- Габаритно-установочный чертеж ПВД.
- Метки уровней конденсата в корпусе.
- Таблица арматуры и приборов.
- Техническая характеристика и параметры.
- Разделка кромок под сварку.
- Схема движения питательной воды в трубной системе.
- Схема движения конденсата и пара в ПВД.
- Схема строповки аппарата.
- Схема снятия корпуса.
Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
