Описание
Рабочий проект измерения солесодержания конденсата в бойлерной установке ТЭЦ.Состав раздела рабочей документации:
- Общие данные.
- Схема автоматизации.
- Схемы электрические принципиальные питания средств измерений.
- Схемы соединений внешних проводок.
- Таблица соединений внешних проводок.
- План расположения оборудования и прокладки кабельных проводок.

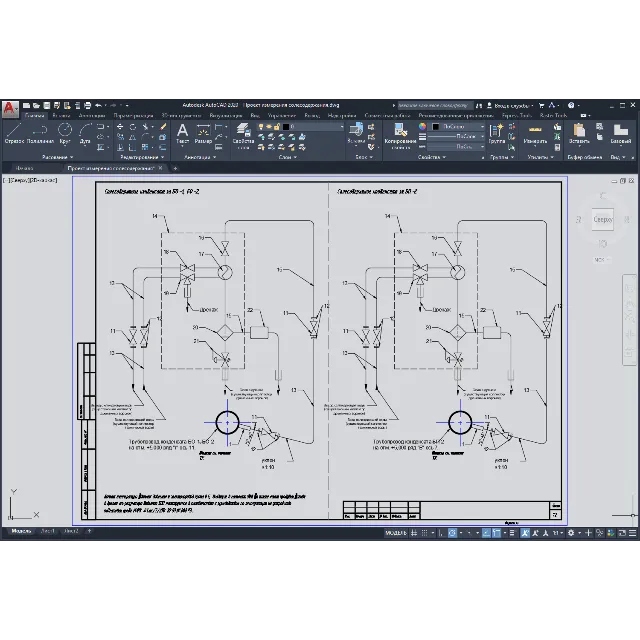

- Принципиальные схемы измерений.
- Чертежи установки вторичных приборов в диспетчерской.
- Чертеж установки стойки УПП в котлотурбинном цехе.
- Спецификация оборудования, изделий и материалов.
Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
