04.000 гидроцилиндр рабочий тормозной - сборочный чертеж, спецификация, деталировка
587,83 ₽
Продано 0 · отзывы 0 / 0
Продавец: alexey_ktop
Описание

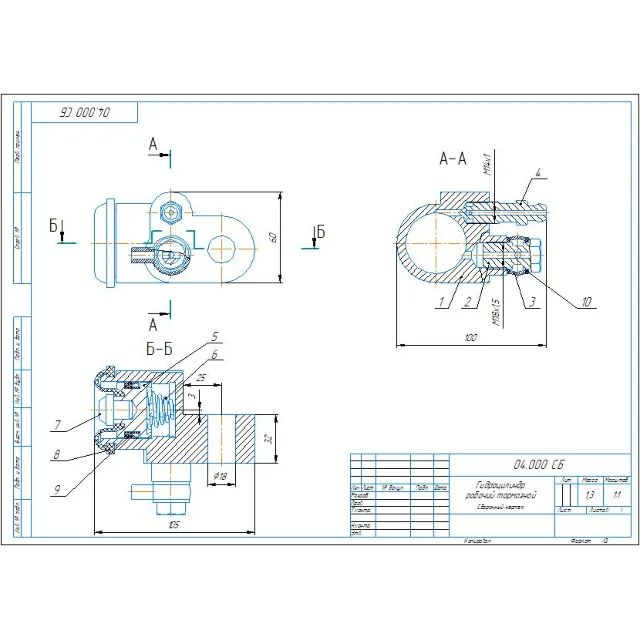

Сборочный чертеж, спецификация, деталировка сборочной единицы 04.000 гидроцилиндр рабочий тормозной из альбома по деталированию Аксарина. Представленные чертежи:04.000 СБ - сборочный чертеж;
04.000 - спецификация;
Рабочие чертежи деталей:
04.001 корпус,
04.002 штуцер,
04.003 ниппель,
04.004 клапан спускной,
04.005 поршень,
04.006 пружина,
04.007 вилка,
04.008 колпак защитный,
04.009 манжета,
04.010 шайба.
Чертежи и спецификация выполнены в программе Компас 3D.
