МЧ00.07.00.00 призма раздвижная - 3D модели, сборочный чертеж и спецификация
682,23 ₽
Продано 0 · отзывы 0 / 0
Продавец: alexey_ktop
Описание

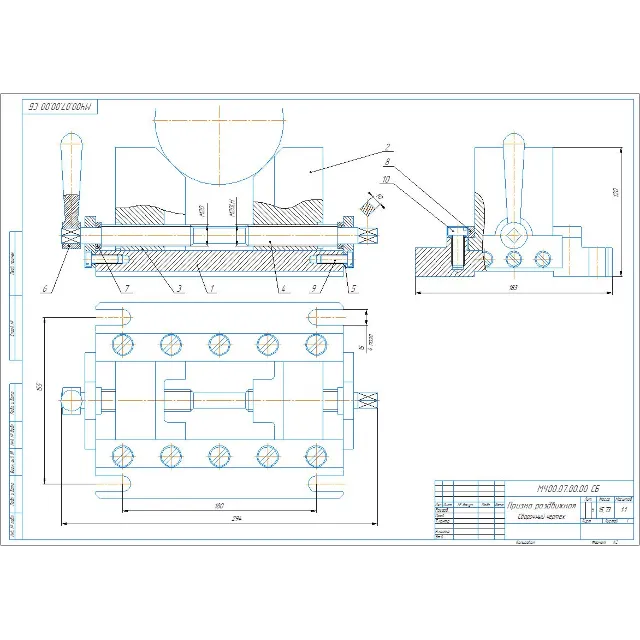

Трехмерные модели (3D модели) составляющих деталей, сборки, сборочный чертеж и спецификация изделия МЧ00.07.00.00 призма раздвижная из альбома по деталированию Боголюбова. Модели, чертеж и спецификация ассоциативно связаны.Составляющие детали:
МЧ00.07.00.01 корпус;
МЧ00.07.00.02 призма;
МЧ00.07.00.03 призма;
МЧ00.07.00.04 винт;
МЧ00.07.00.05 кронштейн;
МЧ00.07.00.06 рукоятка;
МЧ00.07.00.07 шайба;
МЧ00.07.00.08 планка.
Чертежи и модели выполнены в программе Компас 3D
